Расходомеры

Расходомеры предназначены для измерений объемного расхода и объема электропроводящих жидкостей, протекающих по трубопроводу.
Расходомеры могут использоваться в составе теплосчётчиков, измерительных
систем, АСУТП в целях коммерческого или промышленного учёта потребления
энергетических ресурсов. Области применения расходомеров: системы водоснабжения и водоподготовки, системы орошения и мелиорации, водяные скважины, системы учёта сточных вод.
Расходомеры обеспечивают следующие функциональные возможности:
- отображение результатов измерений посредством встроенного индикатора;
- накопление значений объемов по результатам измерений;
- представление результатов измерений и диагностической информации на
внешние устройства посредством интерфейса LIN.
Расходомеры имеют следующие выходные сигналы:
- два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи;
- цифровой сигнал LIN несущий информацию о результатах измерений и диагностики.

Расходомеры могут применяться в энергетике, нефтегазовой, металлургической, горнодобывающей, химической, целлюлозно-бумажной, пищевой и др. отраслях промышленности.

Исполнения расходомера отличаются материалами футеровки, электродов, а также составом выходных сигналов.
Расходомеры обеспечивают следующие функциональные возможности:
- отображение результатов измерений посредством встроенного индикатора;
- накопление значений объемов по результатам измерений;
- представление результатов измерений и диагностической информации на внешние устройства.
Расходомеры имеют следующие выходные сигналы:
- два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи для выдачи импульсов со средней частотой, пропорциональной расходу либо несущих диагностическую информацию;
- токовый сигнал 4-20 мА или интерфейс RS-485, несущий информацию о резултатах измерений.

Счётчики предназначены для измерения объема электропроводящих жидкостей, протекающих по трубопроводу.

Счётчики могут применяться на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве для учета потребления холодной и горячей воды.
Счётчики обеспечивают следующие функциональные возможности:
- отображение результатов измерений посредством ЖКИ индикатора;
- накопление значений объемов по результатам измерений;
- представление результатов измерений и диагностической информации на внешние устройства посредством унифицированных выходных сигналов;
- архивирование результатов измерений и диагностической информации;
- ведение защищённого журнала событий.
Счётчики имеют следующие выходные сигналы:
- два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи;
- коммуникационный интерфейс RS-485
Счётчики имеют исполнения, отличающиеся:
- номинальным диаметром (DN);
- исполнением измерительного канала (полнопроходной и L-канал);
- значением номинального расхода (Q3);
- способом подсоединения к трубопроводу (фланцевый, муфтовый);
- классом точности, определяющим диапазон преобразования расхода, в котором нормирована погрешность измерений;
- верхним пределом температуры измеряемой среды;
- степенью защиты корпуса.

Преобразователи расхода электромагнитные - ПРЭМ предназначены для преобразования объемного расхода и объема электропроводных жидкостей в их показания, регистрации и представления результатов измерений на внешние устройства (тепловычислители, регуляторы, устройства централизованного контроля и другие вторичные приборы).
Общие особенности ПРЭМ

• Единый тип (модификаций ПРЭМ не существует).
• Три класса исполнения с различными динамическими диапазонами B1, C1, D.
• Различные динамические диапазоны в прямом и обратном направлениях.
• Дополнительный токовый выход или интерфейс RS 485.
• Два число импульсных выхода имеют несколько режимов:

- реверсивный, с учетом направления потока; o компаратор;
- индикатор ошибки измерения, настраиваемых при заказе;
- по умолчанию устанавливается реверсивный режим.
Конструктивные особенности ПРЭМ

• Исполнения: «сэндвич» или фланцевое;
• Наличие стрелки на корпусе, указывающей прямое направление потока;
• Может быть оборудован встроенным индикатором, отображающий результаты измерений (или индикатором архиватором)

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10^-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.
Особенности изделия

• Широкий типоразмерный ряд приборов.
• Диапазон измерения расхода 1:2000(класс Г,Д,Е), 1:500(класс В), 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
• Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.
• Установка как на горизонтальных, так и на вертикальных участках трубопроводов.
• Малая длина прямых участков трубопровода (2Ду до и после преобразователя).
• Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.
• Встроенный интерфейс RS-232 для вывода измеренных значений параметров (или по отдельному заказу RS-485).
• Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.
• Отсутствие температурной погрешности измерения расходов.
• Межповерочный интервал 4 года.

Преобразователь расхода вихревой электромагнитный ВПС предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 2×10-3 (См/м) в выходные электрические сигналы: частотный или импульсный.
Область применения
Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов.
Особенности изделия

• Широкий типоразмерный ряд приборов (Ду 20…Ду200);
• Диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации;
• Отсутствие трущихся и перемещающихся частей;
• Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность;
• Наличие температурной коррекции выходного сигнала;
• Повышенная стабильность работы на малых расходах;
• Наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора;
• Установка как на горизонтальных, так и на вертикальных участках трубопроводов;
• Наличие модификаций с автономным питанием;

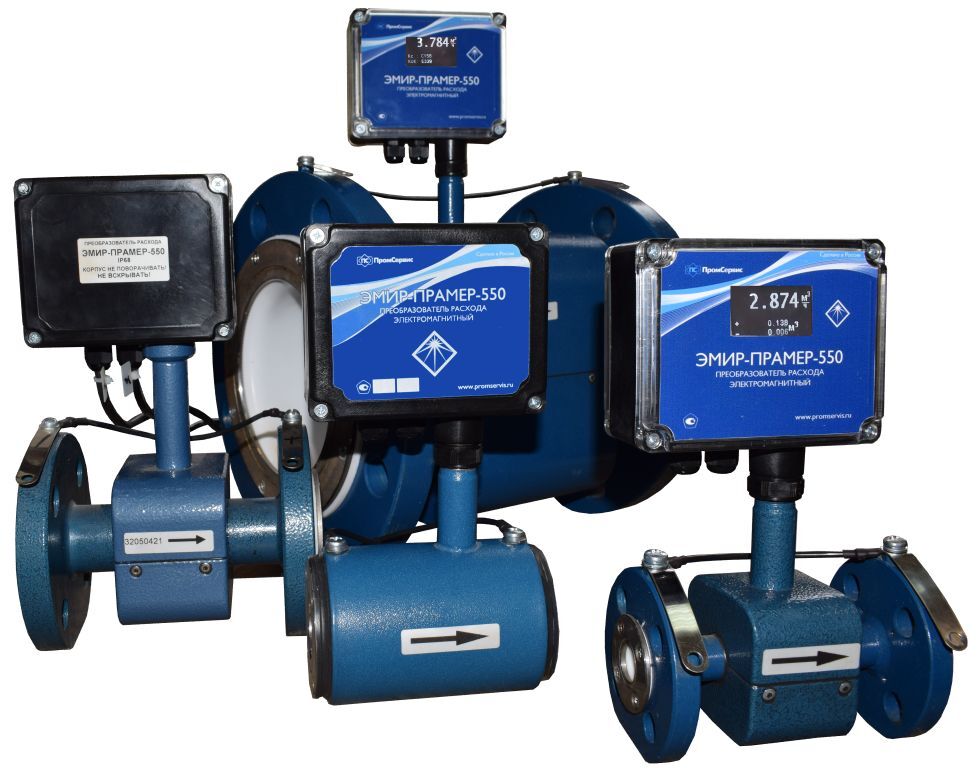

Преобразователи предназначены для преобразования объемного расхода и объема жидких сред в прямом и обратном направлении потока в наполненных трубопроводах в выходной электрический сигнал и трансляции его на внешние устройства.
Область применения – в различных отраслях промышленности и
коммунальном хозяйстве. Преобразователи могут быть использованы в
системах горячего и холодного водоснабжения, в централизованных
системах питьевого водоснабжения и на объектах пищевой
промышленности, а также для контроля других сред, не агрессивных к
материалам его проточной части и соответствующих его техническим
характеристикам.

Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭМ» предназначен для измерения среднего объемного расхода и объема различных электропроводящих жидкостей в широком диапазоне температур и вязкостей в различных условиях эксплуатации.
Расходомеры могут устанавливаться как в металлические, так
и в пластиковые (металлопластиковые) трубопроводы.
1. Диаметр условного прохода (типоразмер),
Dу, мм 10 15 20 25 32 40 50 65 80 100 150 200 300
2. Наибольший измеряемый средний объемный расход,
Qнаиб, м3/ч 3,40 7,64 13,58 21,23 34,78 54,34 84,90 143,5 217,3 339,6 764,1 1358 3056
3. Чувствительность расходомера по скорости потока, м/с 0,02
4. Давление в трубопроводе, не более 2,5 МПа
5. Удельная проводимость рабочей жидкости,
не менее 510(^-4) См/м
6. Температура рабочей жидкости, от минус 10 до 150°С
7. Напряжение питания постоянного тока, В 24 (см. п.1.2.3)
8. Потребляемая мощность, не более 2,0 Вт (исполнения ЭРСВ-4××Л/Ф)
не более 2,5 (исполнения ЭРСВ-5××Л/Ф)
